Комплексные системы безопасности

Для комплексного оснащения предприятий и организаций PERCo предлагает Единую систему PERCo-S-20 — систему безопасности и повышения эффективности.

• Что дает предприятию S-20
• Современные системы безопасности — основные принципы построения
• Структура системы S-20
• Решение задач безопасности
• Повышение эффективности работы предприятия
• Выбор и внедрение системы безопасности

Что дает предприятию S-20

Единая система S-20 служит для обеспечения безопасности и повышения эффективности работы предприятия. Построение системы S-20 соответствует современному уровню развития систем безопасности, включая системы охранно-пожарной сигнализации, контроля доступа, видеонаблюдения, повышения эффективности управления. Общую идеологию системы можно пояснить следующей схемой.

Одно и то же оборудование в системе S-20 может использоваться для решения вопросов безопасности и для вопросов повышения эффективности.

Повышение эффективности подразумевает сокращение нарушений трудовой и технологической дисциплины, автоматизацию ряда постоянных рутинных работ - оформления и изъятия пропусков, учета рабочего времени, расчета заработной платы и т. д. Эта работа осуществляется без вмешательства в задачи безопасности и поэтому не влияет на быстродействие и надежность системы в целом.

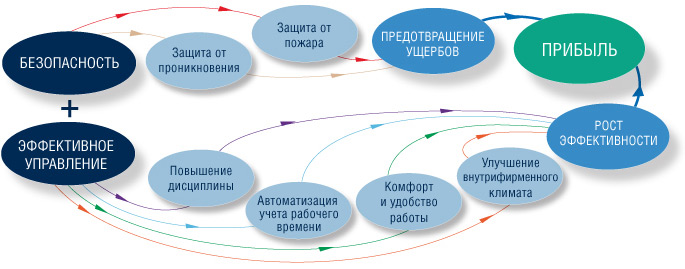

Схема решаемых Единой системы S-20 задач

В отличие от обычных интегрированных систем безопасности, где объединение подсистем осуществляется путем «механического сложения», в Единой системе S-20 изначально заложен принцип многозадачности компонентов и их взаимодействия в единой среде Ethernet, с тем чтобы получить максимальный эффект от применения оборудования.

Уникальность S-20 состоит в том, что отдельные элементы системы также являются современными высокоэффективными решениями мирового уровня, например, «Электронная проходная», «Электронный кабинет», система «Прозрачное здание».

Эффективность инвестиций в любую систему во многом определяется усилиями по использованию тех преимуществ, которые она дает. Технические мероприятия обязательно должны сопровождаться комплексом административных мер.

Для того, чтобы использование S-20 было эффективным, PERCo проводит регулярные обучающие семинары для инсталляторов и пользователей.

В начало

Современные системы безопасности — основные принципы построения

Современный подход к обеспечению безопасности предполагает реализацию четырех последовательных рубежей.

Защита от пожара		Защита от хищений и вандализма
Использование пожаробезопасных материалов и технологий Инструктаж персонала Наличие средств локального пожаротушения Контроль использования и хранения горючих материалов		Заборы и решетки по периметру предприятия Турникеты и ограждения на проходной Таблички с информацией о ведущемся видеонаблюдении
Использование извещателей дыма, огня		Использование извещателей охранной сигнализации Видеокамеры с детекторами движения
Анализ полученной информации Выявление ложных тревог Выбор способа реагирования		Анализ полученной информации Выявление ложных тревог Выбор способа реагирования
Использование системы оповещения Организация эвакуации персонала Использование средств пожаротушения Вызов службы спасения		Использование системы оповещения Автоматическое реагирование системы Использование средств физической защиты Вызов уполномоченных органов защиты

При решении вопросов обеспечения безопасности объекта важно последовательное обеспечение всех рубежей защиты. Как пример распространенной ошибки, можно привести системы безопасности, построенные на обнаружении тревожных ситуаций с помощью видеонаблюдения. При таком подходе сотрудники службы охраны часами следят за множеством экранов. Быстро наступающее утомление и снижение реакции определяет низкую надежность рубежа обнаружения, а следовательно, и всей системы.

При профессиональном подходе в задачи человека входят только функции оценки и реагирования. Для обнаружения эффективнее использовать технические средства: охранные и пожарные извещатели, детекторы движения и моментальный вывод изображений с места тревожного события на монитор охранника, который осуществляет оценку и принимает меры по реагированию (за исключением систем автоматического пожаротушения и автоматического управления доступом).

Построение системы безопасности начинается с выявления характерных угроз и оценки возможных ущербов ( ). Стоимость системы не должна превышать сумму возможных ущербов, рассчитанную с учетом вероятности той или иной угрозы.

В начало

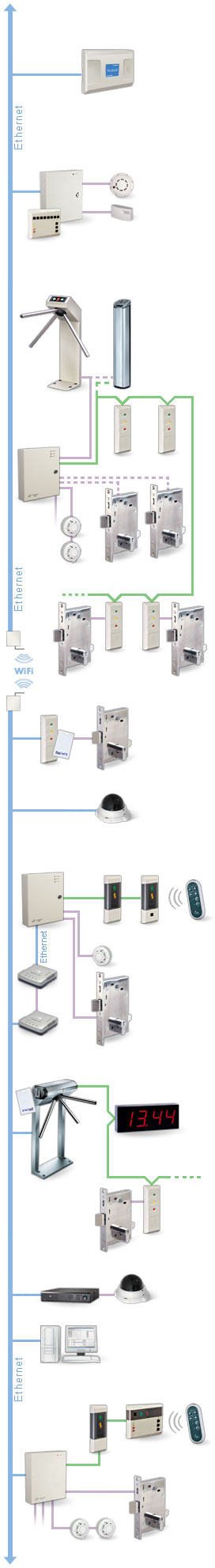

Структура системы PERCo-S-20

С аппаратным составом системы S-20 и возможностями программного обеспечения можно ознакомиться в разделах:

• Оборудование S-20

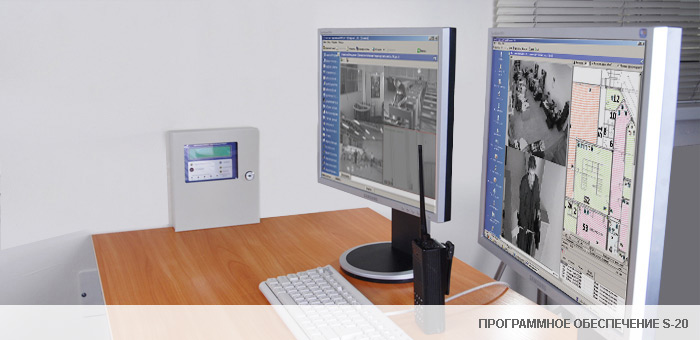

• Программное обеспечение S-20

Все основные элементы системы S-20 - контроллеры и панели управления, а также видеокамеры - подключаются непосредственно в сеть Ethernet, остальное оборудование - извещатели, считыватели, турникеты, замки - подключается к управляющим элементам. Этим обеспечивается высокая надежность работы системы, отсутствие конфликтов оборудования и одновременно рациональный подход к стоимости монтажа и прокладки кабелей.

Поскольку в системе применяются универсальные решения ЛВС, обслуживание системы может осуществляться не только специалистами по безопасности, но и IT-специалистами.

В ряде случаев, для небольших предприятий использование уже существующей сети Ethernet позволяет сэкономить на прокладке специальной сети для системы безопасности.

Основные преимущества использования сети Ethernet для организации систем безопасности

• высокая надежность работы систем безопасности за счет применения типовых решений, используемых в миллионах установок сетей Ethernet, и работы всех устройств системы в едином адресном пространстве по единому протоколу
• использование стандартной сети передачи данных дает возможность напрямую подключать устройства безопасности, оборудование видеонаблюдения, охранно-пожарной сигнализации, контроля доступа
• высокая скорость передачи данных и параллельная работа всех контроллеров позволяют строить очень большие комплексные системы безопасности фактически без ограничения по количеству контроллеров, в том числе расположенные в разных зданиях, районах города и в разных городах
• одновременная обработка множества событий обеспечивает корректную работу системы в моменты одновременного срабатывания нескольких извещателей, получения сигнала от нескольких видеокамер, работы нескольких исполнительных устройств
• расширение системы не сопровождается заменой имеющихся устройств - достаточно просто включить новое оборудование в сеть Ethernet
• использование стандартной шины передачи данных позволяет применять современные средства организации сети, в том числе WiFi, интернет, радиоканал.

С примерами решений по применению Единой системы S-20 можно ознакомиться на страницах:

• Решение для офиса
• Решение для бизнес-центра
• Решение для промышленного предприятия

Решение задач безопасности

При проектировании систем безопасности в первую очередь определяются узловые точки предприятия/организации, в которых риск возникновения угрозы наиболее велик. Обычно такими точками являются периметр, проходная, внутренние помещения предприятия, гаражи, склады и т.д.

Оборудование периметра, проходной и транспортных въездов предприятия

Периметр предприятия обычно защищен забором. Это первый из элементов, образующих рубеж сдерживания. Для въезда и выезда автотранспорта в периметральном ограждении устанавливаются ворота и шлагбаумы. Как правило, кроме средств сдерживания устанавливают периметровые охранные извещатели, которые позволяют обнаружить нарушителя на самой ранней стадии, что является рубежом обнаружения. Извещатели подключаются к охранным шлейфам контроллеров системы безопасности.

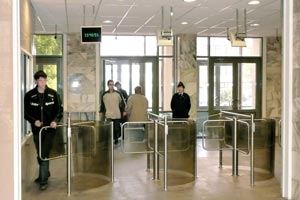

Задача проходной предприятия - пропустить на территорию лиц, имеющих право входа (доступа) с минимальной задержкой и преградить проход остальным. Эту задачу решает система контроля и управления доступом (СКУД) совместно с системой видеонаблюдения. В качестве средств сдерживания на проходной предприятия устанавливаются электромеханические турникеты, подключенные к контроллерам СКУД.

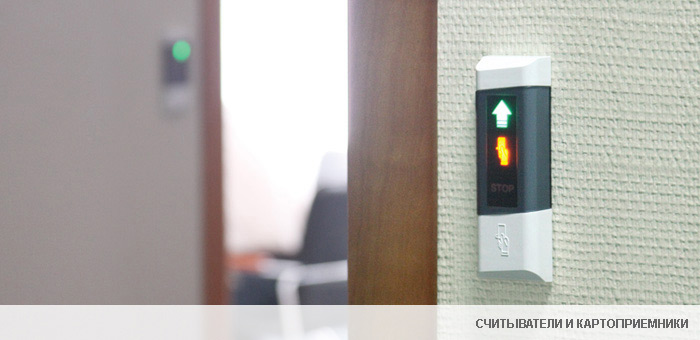

Все сотрудники предприятия получают бесконтактные карты доступа, оформленные в виде пропусков. Карта, поднесенная к считывателю, дает возможность пройти через турникет. Для посетителей предусмотрены временные карты. Для их изъятия при выходе устанавливается картоприемник. Он позволяет посетителю выйти только после опускания карты в бункер картоприемника. Постоянные сотрудники пользуются картоприемником как обычным считывателем.

Для защиты от прохода по чужой карте используется метод видеоидентификации. На мониторе дежурного охранника в момент поднесения карты к считывателю появляется фотография законного владельца карты из базы данных. Охранник имеет возможность сравнить фотографию с внешностью предъявителя карты и принять решение о его допуске и открытии турникета.

Помимо этого, на проходной предприятия для защиты от пожара устанавливаются пожарные извещатели, для охранных функций могут устанавливаться видеокамеры и охранные извещатели.

Помещения на предприятии, в зависимости от назначения, можно разделить на несколько основных групп: цеха, склады, коридоры, кабинеты ответственных лиц, кассы, помещения для приема посетителей и обычные офисные помещения. Хотя каждое помещение имеет свою специфику, общими для них являются задачи защиты от пожара и проникновения посторонних лиц, которые могут совершать противоправные действия, либо лиц, визиты которых нежелательны.

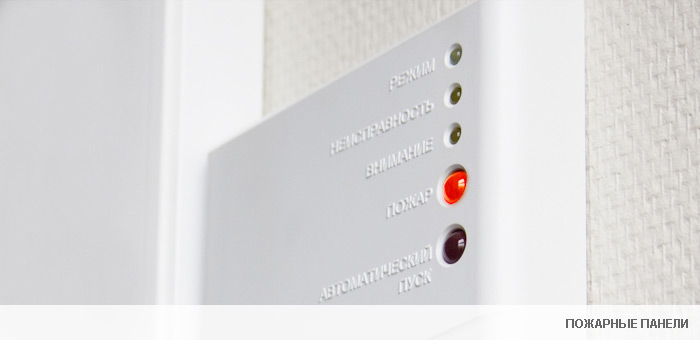

Пожарная сигнализация - рубеж обнаружения - устанавливается в помещениях, коридорах, подвальных и подкровельных пространствах. Выявление возгорания на ранней стадии является главным фактором успешной борьбы с пожаром и минимизации убытков. В рамках S-20 возможна установка пожарной сигнализации на пороговых извещателях. Все применяемое оборудование соответствует требованиям государственных стандартов, имеет сертификаты пожарной безопасности и рассчитано на непрерывную круглосуточную работу.

Однако недостаточно своевременно получить сигнал о пожаре. Сотруднику службы охраны необходимо удостовериться, действительно ли начался пожар или это было ложное срабатывание. В качестве технических средств рубежа оценки тревожных ситуаций (пожара, взлома, незаконного проникновения) в S-20 используется видеонаблюдение. Подсистема видеонаблюдения позволяет оперативно вывести на монитор сотрудника охраны видеоинформацию из помещения, где возникла тревога, а также начать видеозапись для последующего анализа.

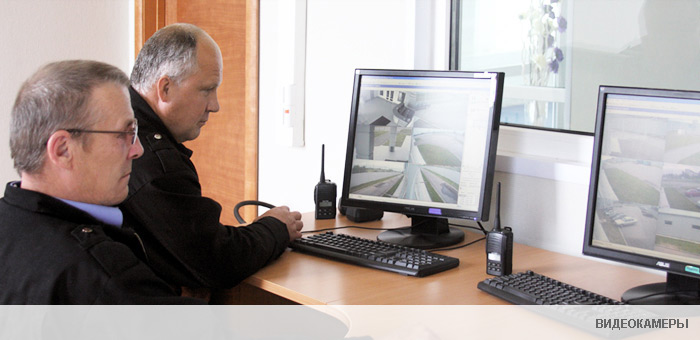

Подсистема видеонаблюдения в S-20 состоит из IP-видеокамер или традиционных аналоговых видеокамер, подключенных к IP-видеосерверам, и программного обеспечения.

Выбор видеокамер осуществляется в зависимости от типа помещения и решаемых задач. S-20 не имеет ограничения на количество используемых в системе видеокамер. На каждые 30 видеокамер рекомендуется организовывать выделенный сервер для обработки и хранения видеоинформации. В разделе Оборудование S-20 представлены IP видеокамеры прошедшие испытания в лаборатории PERCo.

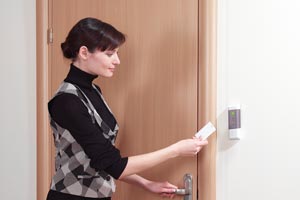

Для защиты помещения от проникновения посторонних и одновременного обеспечения удобного доступа законных пользователей используются электромагнитные и электромеханические замки, управляемые контроллерами Единой системы S-20. Это еще один элемент рубежа сдерживания. С наружной стороны двери устанавливаются считыватели бесконтактных карт.

Каждому сотруднику, точнее, его персональной карте-пропуску, устанавливаются права доступа в те помещения, куда он может входить по своим служебным обязанностям.

Выбор контроллеров и считывателей осуществляется с учетом требований к помещению. Есть варианты для кабинетов руководителей, позволяющих вести прием посетителей и открывать/закрывать дверь с помощью пульта дистанционного управления, есть недорогие и простые в монтаже моноблочные устройства, совмещающие в одном корпусе контроллер и считыватель, которые идеально подходят для цехов и обычных внутренних помещений.

Для предотвращения взломов дверей и проникновения через окна все помещения оборудуются охранной сигнализацией (рубеж обнаружения). Для оценки ситуации при срабатывании охранных извещателей используются те же видеокамеры, что и при срабатывании пожарных извещателей. Возможно использование видеокамер одновременно и как датчика движения, и как средства оценки.

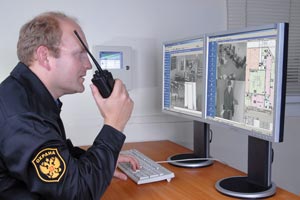

Организация Центрального поста охраны

Описанное выше оборудование обеспечивает два первых рубежа безопасности - сдерживание и обнаружение. Грамотное построение систем безопасности требует еще и наличия следующих рубежей - оценки и реагирования. Тревожный сигнал должен приходить либо на пульт собственной охраны предприятия, либо на пульт вневедомственной охраны или частного охранного предприятия.

На промышленных предприятиях, в крупных учреждениях и бизнес-центрах чаще всего предусмотрено круглосуточное дежурство охранников. В S-20 для организации их эффективной работы предусмотрен специальный инструмент - Центральный пост охраны. Это программный модуль, позволяющий охранникам получать информацию от всех устройств системы и оперативно управлять оборудованием.

Например, срабатывает извещатель пожарной сигнализации. На мониторах дежурного автоматически выводится план с указанием места срабатывания извещателя и изображения с ближайших к извещателю видеокамер. Сотрудник службы безопасности оценивает событие по выведенным на экран изображениям, отсеивая ложные тревоги и принимая решение о степени угрозы. Затем происходит собственно реагирование: охранник вызывает службу спасения, кроме того, в соответствии с инструкцией, он может дистанционно с помощью программного обеспечения разблокировать все двери и турникеты для эвакуации.

В рамках S-20 возможна организация нескольких Центральных постов, что актуально, например, для бизнес-центра, часть помещений которого арендуется банком с собственной службой безопасности.

В начало

Повышение эффективности работы предприятия

Повышение эффективности работы предприятия в S-20 имеет две основные составляющие:

• сокращение нарушений трудовой дисциплины
• автоматизация ряда трудоемких задач (учет рабочего времени, расчет зарплаты, оформление и изъятие пропусков)

Для решения задач повышения эффективности используются возможности уже установленного оборудования безопасности, что приводит к экономии средств и быстрой окупаемости системы.

Контроль за трудовой дисциплиной

Время проходов сотрудников через турникеты или двери сохраняется в системе и может быть использовано для контроля за нарушениями трудовой дисциплины.

Чаще всего для этих целей используется регистрация входов и выходов на проходной предприятия. Регистрирующий контроллер может быть размещен и в любом другом удобном месте - например, на входе в цех или на стене рядом с офисными помещениями, чтобы регистрировать время прихода непосредственно на рабочее место, что особенно важно для больших предприятий.

В S-20 можно ежедневно формировать отчеты о нарушениях трудовой дисциплины - об опоздавших, ушедших с работы раньше времени, отсутствующих на работе. Использование этой возможности позволяет сократить нарушения дисциплины более чем в 5 раз при наличии сопутствующих административных мер.

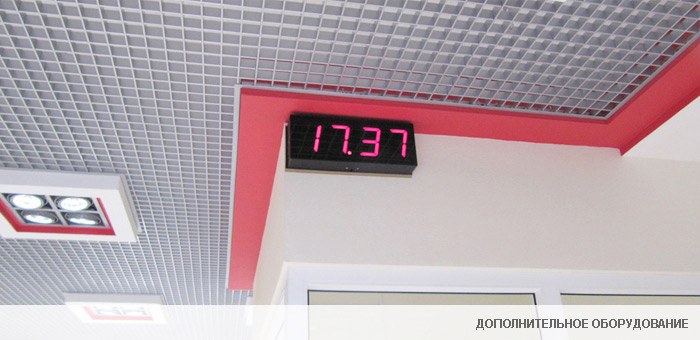

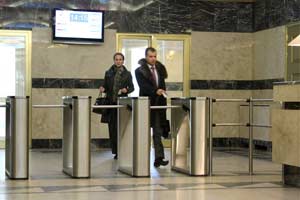

Чтобы сотрудник точно знал время своего прихода и ухода, рядом с местом регистрации устанавливается специальное табло системного времени.

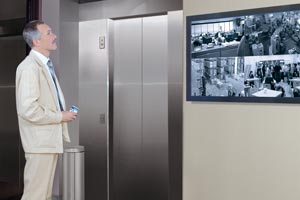

Прозрачное здание

Для контроля работы сотрудника в течение всего рабочего дня в S-20 существует функция «Прозрачное здание», которая позволяет руководителю на своем мониторе получать изображения с видеокамер, установленных в помещениях предприятия для оценки тревожных ситуаций при срабатывании датчиков. От обычного видеонаблюдения «Прозрачное здание» отличается тем, что изображения передаются с малой частотой кадров и с задержкой в несколько секунд, не создавая перегрузок в компьютерной сети и задержек в работе системы безопасности.

Учет рабочего времени и расчет заработной платы

S-20 позволяет автоматизировать учет рабочего времени и расчет заработной платы. Это помогает не только сократить трудозатраты, но и исключить влияние человеческого фактора. Реализовано автоматическое заполнение табеля учета рабочего времени для каждого сотрудника по стандартным формам Т-12 и Т-13 с учетом только реального присутствия сотрудника на рабочем месте в рамках его рабочего графика. В системе поддерживаются недельные, многосменные и скользящие графики работы.

Базы обеих систем синхронизированы, то есть данные о сотруднике заносятся в 1С и автоматически передаются в S-20. Аналогично организована и функция занесения оправдательных документов, местных командировок и согласованных переработок.

Автоматизация оформления и изъятия пропусков

Автоматизация работы Бюро пропусков делает максимально удобной оформление пропусков сотрудникам и посетителям. Сбор пропусков у посетителей осуществляется с помощью картоприемника.

В начало

Выбор и внедрение системы безопасности

Системный подход к выбору и внедрению необходимых компонентов Единой системы S-20 поможет избежать нередких на рынке безопасности ситуаций, когда установленная система не решает тех задач, в расчете на которые она приобреталась. Или же специалисты предприятия просто не умеют ее эксплуатировать и не используют многих возможностей, заложенных в системе.

PERCo регулярно проводит обучающие семинары для монтажных организаций и для пользователей Единой системы S-20.

Формулирование целей и задач системы безопасности

• создание перечня угроз, от которых должна защищать система безопасности (пожар, хищения, вандализм, нарушения трудовой дисциплины) и их описание
• определение рабочих процессов, требующих автоматизации (ведение учетных данных сотрудников, работа бюро пропусков, учет рабочего времени сотрудников, прием посетителей, контроль за нарушениями дисциплины труда)

Технико-экономическое обоснование

• определение экономического эффекта от достижения указанных целей
• определение проекта бюджета на установку системы с учетом принятых на предприятии сроков окупаемости

• выбор технических средств, обеспечивающих решение поставленных задач, с учетом проекта бюджета
• расчет сроков окупаемости и корректировка бюджета

Административные меры

• оценка людских ресурсов, необходимых для эксплуатации и сопровождения приобретаемой системы. Определение требований к квалификации обслуживающего персонала
• определение порядка и сроков обучения персонала
• разработка административных мер и локальных нормативных актов предприятия, сопровождающих внедрение системы безопасности (должностные инструкции пользователей системы, положение о пропускном режиме, положение об учете рабочего времени и т. д.)
